Bandes LED : enfin comprendre les connexions pour arrêter de galérer
Installer une bande LED paraît simple… jusqu’au moment où il faut la brancher, la couper, la rallonger ou la faire tourner dans un angle.
À ce stade, beaucoup abandonnent, bricolent mal ou pensent que “les LED, c’est fragile”.
👉 En réalité, le problème ne vient pas des bandes LED, mais du manque de compréhension des systèmes de connexion.
Dans ce guide, on va faire simple, concret et utile :
- comprendre comment une bande LED fonctionne
- choisir la bonne alimentation
- surtout : comprendre et utiliser correctement les connecteurs LAC, LAK, LAM et LAT
- savoir couper et reconnecter une bande LED sans stress
Pas de jargon inutile. Juste ce qu’il faut pour réussir.
1. Avant de connecter quoi que ce soit : comprendre une bande LED
Une bande LED, ce n’est pas magique. C’est un circuit électrique souple.
Sur chaque bande, on trouve :
- des LED
- des résistances
- des pistes en cuivre (elles transportent le courant)
- des repères de coupe (très importants)
👉 Règle n°1 :
On ne coupe JAMAIS une bande LED ailleurs que sur les repères prévus.
Couper au mauvais endroit = piste coupée = bande morte.
2. La question n°1 : quelle alimentation choisir ?
2.1 La tension : non négociable
Une bande LED fonctionne en :
- 12 V ( jusqu’à 5 mètres environ)
- 24 V
⚠️ La tension de l’alimentation doit être EXACTEMENT la même que celle de la bande.
Sinon, ça ne s’allume pas… ou ça grille.
2.2 La puissance : souvent sous-estimée
Méthode simple :
Puissance bande (W/m) × longueur (m) = puissance minimaleAjoutez 20 à 30 % de marge.
Exemple :
Bande 10 W/m × 3 m = 30 W
→ alimentation recommandée : 40 W minimum
👉 Une alimentation trop faible :
- chauffe
- clignote
- meurt prématurément
3. Comment alimenter une bande LED (sans erreur)
Deux options fiables :
✔️ Connexion par fils
- + avec +
- – avec –
- simple et robuste
⚠️ Connexion par connecteur rapide
- pratique
- mais sensible à la qualité du contact
👉 Conseil terrain :
plus c’est permanent, plus le contact doit être sérieux (fils bien serrés ou soudure).

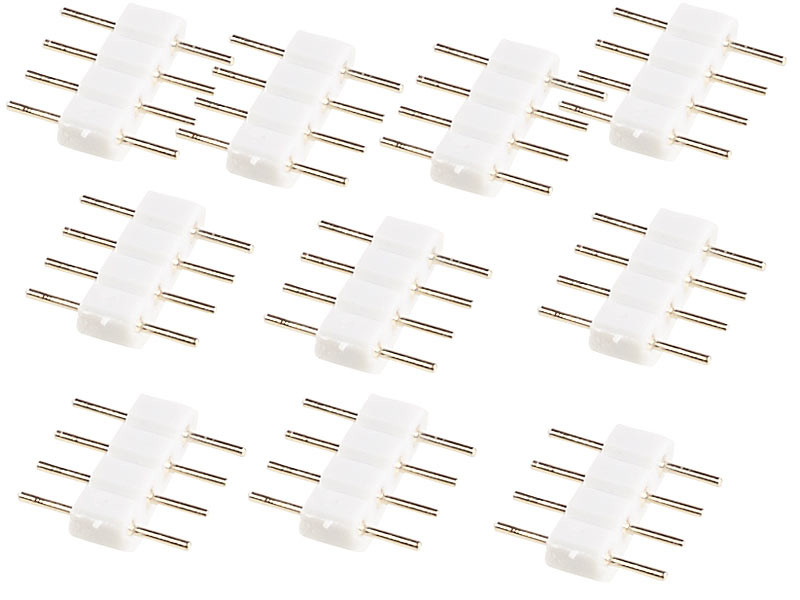

4. Le cœur du problème : comprendre les connecteurs LAC, LAK, LAM et LAT
Ces connecteurs existent pour éviter la soudure.
Mais ils ne font pas tous la même chose.

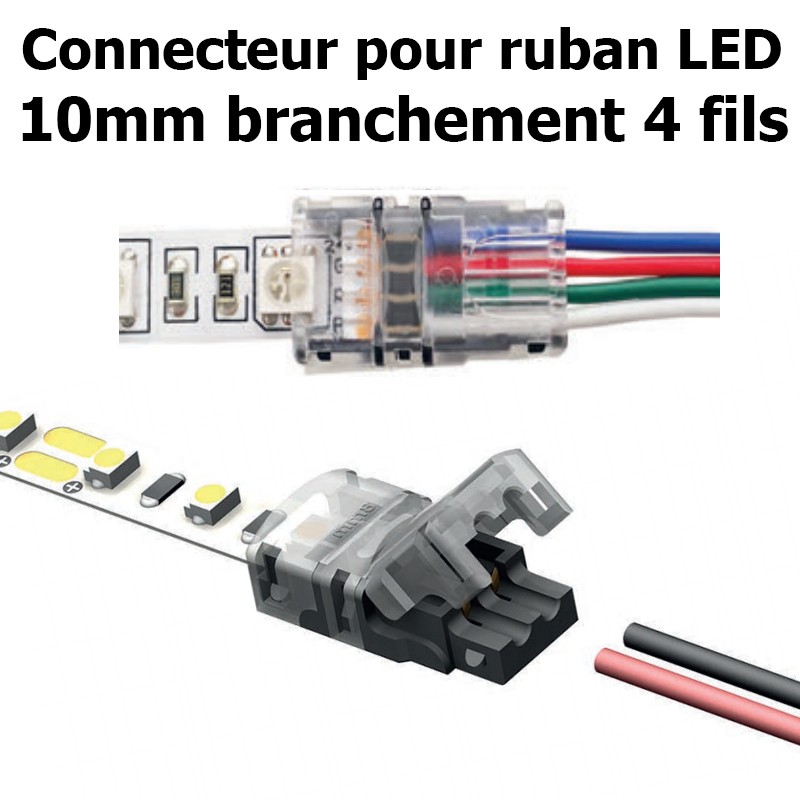

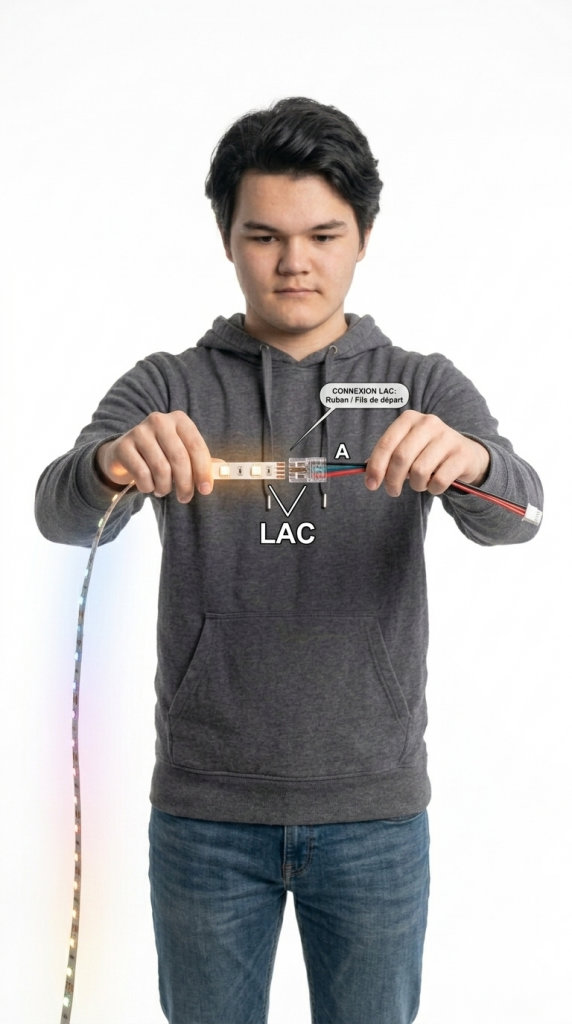

🔌 LAC – Bande vers fils
À quoi ça sert ?
C’est un connecteur Ruban vers Fils. Il possède des clips d’un côté pour le ruban LED et des fils de l’autre pour rejoindre l’alimentation ou le contrôleur.

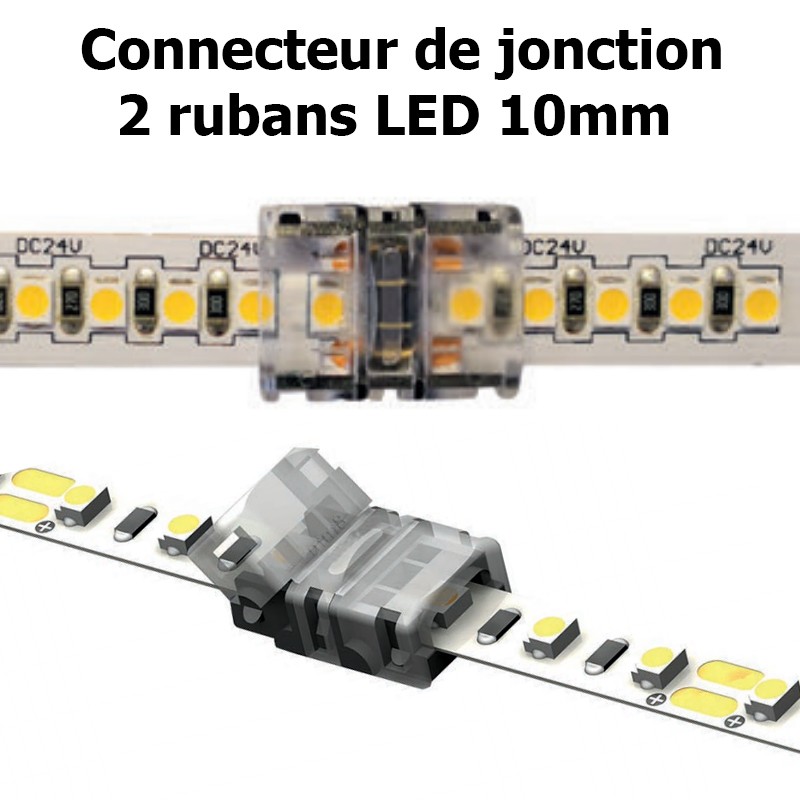

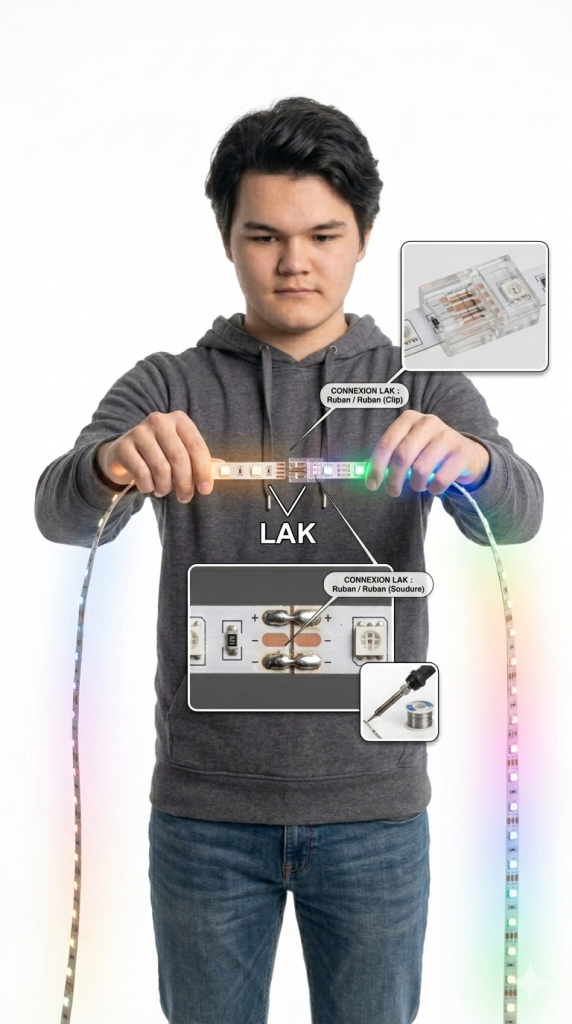

🔌 LAK – Bout à bout
C’est un connecteur Ruban vers Ruban. Il permet de mettre deux morceaux de ruban bout à bout de manière linéaire, sans aucun espace (gapless).
👉 Astuce :
Toujours vérifier la largeur de la bande (8 mm, 10 mm, etc.).

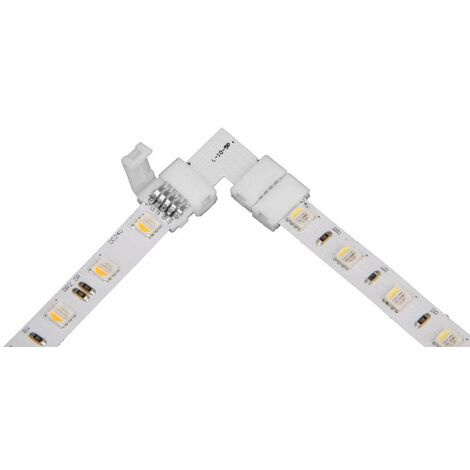

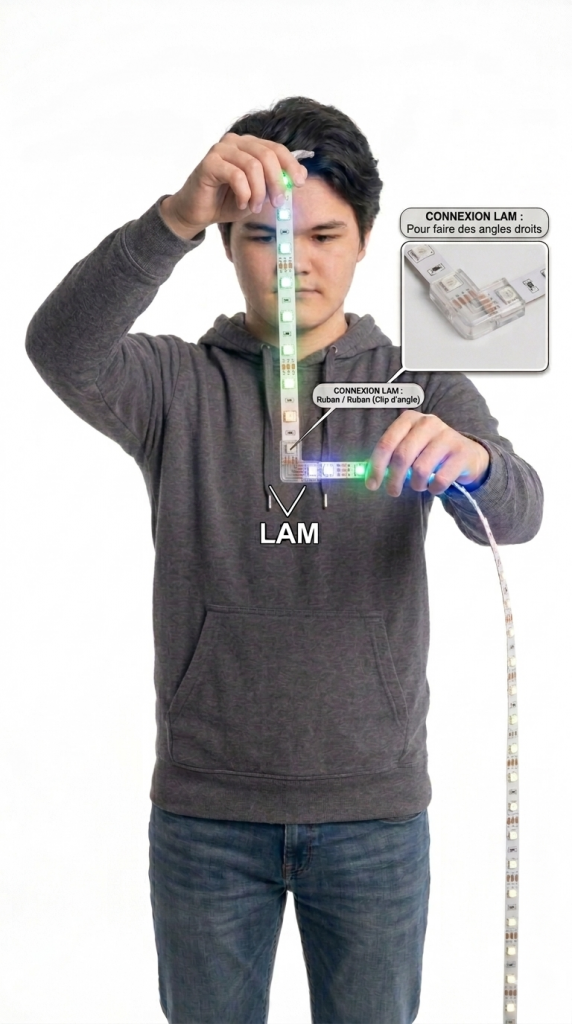

🔌 LAM – pour faire un virage à angle droit, en L
Généralement utilisé pour les angles en L. Il permet de faire un virage à 90° proprement sur une surface plane (comme le contour d’un cadre ou d’un meuble).
🔌 LAT – Pour faire un T
(T-Junction) : Un connecteur en forme de T.
Il sert à créer une dérivation : une ligne arrive, et deux lignes repartent perpendiculairement.
👉 Règle d’or :
Ne jamais plier une bande LED à 90°
Les pistes cassent à l’intérieur.
5. Comment couper une bande LED (sans la ruiner)
- Repérez le symbole ✂️
- Coupez bien droit
- Vérifiez que les pistes cuivre sont visibles
👉 Si vous ne voyez plus le cuivre après la coupe :
la bande ne pourra plus être reconnectée.
6. Comment reconnecter une bande LED après la coupe

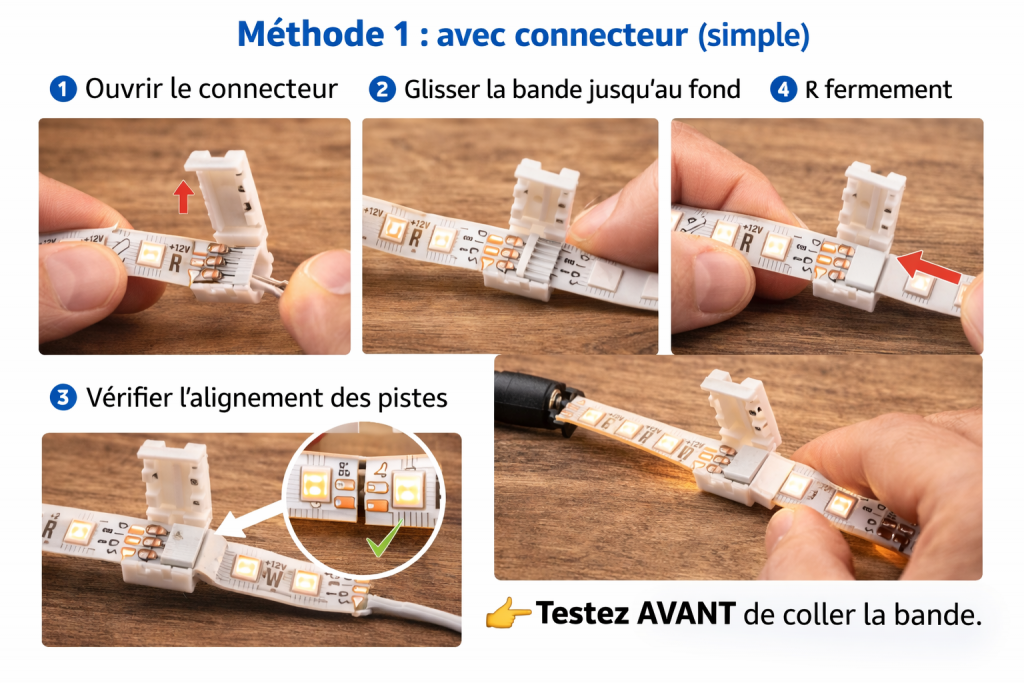

Méthode 1 : avec connecteur (simple)
- Ouvrir le connecteur
- Glisser la bande jusqu’au fond
- Vérifier l’alignement des pistes
- Refermer fermement
👉 Testez AVANT de coller la bande.

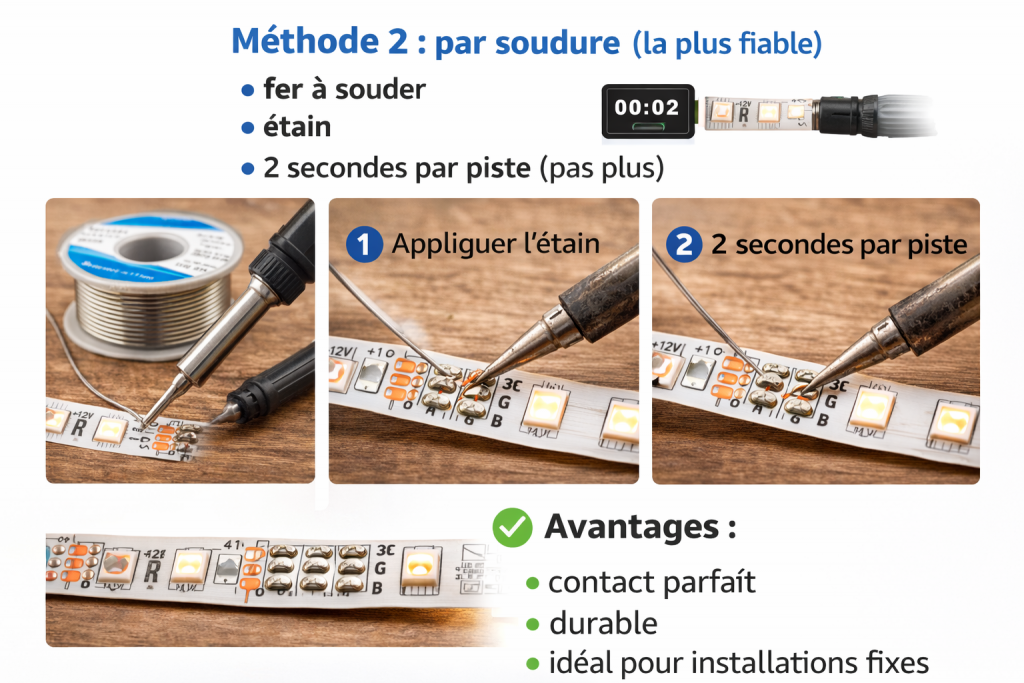

Méthode 2 : par soudure (la plus fiable)
- fer à souder
- étain
- 2 secondes par piste (pas plus)
✔️ Avantages :
- contact parfait
- durable
- idéal pour installations fixes
7. Rallonger une installation sans perte de luminosité
Problème classique :
“Ma bande est moins lumineuse à la fin”
Solution :
- injection d’alimentation
- repartir de l’alimentation vers plusieurs points
- utiliser des LAC + fils
👉 Au-delà de 5 m (en 12 V), c’est presque obligatoire.
